Деформационные швы в облицовке натуральным камнем: где нужны и как не испортить

Деформационные швы в облицовке натуральным камнем нужны там, где основание, подконструкция или крупные участки фасада могут перемещаться: в конструктивных разрывах, у углов, проёмов и при смене материалов. Их не замазывают жёстким раствором: шов оставляют свободным, заполняют упругим материалом и герметизируют совместимым составом.

Краткий обзор: зачем и когда нужны деформационные швы

• Шов принимает температурные, усадочные и влажностные перемещения основания.
• Конструктивный шов здания должен полностью повторяться в облицовке и подконструкции.
• Уплотнитель не должен приклеиваться к трём сторонам шва - иначе герметик будет рваться.
• Размер и шаг швов выбирают по проекту, типу камня, системе крепления, климату и геометрии фасада.
• Жёсткая затирка, монтажная пена без защитного слоя и случайный силикон не заменяют фасадный деформационный узел.
• При сомнениях безопаснее остановить монтаж и проверить узел у проектировщика или производителя фасадной системы.

Физика деформаций натурального камня: тепловое расширение и влажностные изменения

Натуральный камень меняет размеры при нагреве и охлаждении, а основание дополнительно испытывает усадку, прогиб и вибрации. Влага может проникать в поры камня и швы, а при замерзании увеличивать внутренние напряжения. Если облицовка зажата по краям, движение превращается в трещины, отслоения или выдавливание плит.

Практический смысл шва - разделить облицовку на участки, способные перемещаться независимо. Для предварительной оценки линейного перемещения используют формулу ΔL = α × L × ΔT, где α - коэффициент линейного расширения конкретного материала, L - длина участка, ΔT - расчётный перепад температуры. Значение α берут из технической документации на камень и систему, а не подставляют усреднённо.

Кому подходит такой подход

Он применим для фасадов, цоколей, вентилируемых систем, входных групп и крупных интерьеров с каменной облицовкой. Для небольшого стабильного внутреннего участка решение может быть проще, но конструктивные швы здания всё равно нельзя перекрывать жёсткой облицовкой.

Когда нельзя начинать работу без проекта

• есть трещины, заметный прогиб или отслоение основания;
• плиты крупноформатные, тяжёлые или закрепляются механически;
• фасад расположен в зоне сильных перепадов температуры, ветра или обледенения;
• облицовка пересекает конструктивный шов, разные материалы или независимые части здания;
• не определены схема крепления, допустимая нагрузка и водоотвод.

Типы деформационных швов и их назначение в облицовке

Перед монтажом натурального камня на фасад нужно разделить швы по причине возникновения. Это помогает не перепутать конструктивный разрыв с обычным межплиточным зазором.

1. Конструктивные. Повторяют температурно-усадочные, осадочные и сейсмические швы здания. Их положение и ширину задаёт проект.
2. Компенсационные. Разделяют протяжённые участки облицовки, чтобы ограничить накопление перемещений.
3. Примыкающие. Устраиваются у окон, дверей, парапетов, углов, цоколя и мест встречи разных материалов.
4. Монтажные. Обеспечивают технологический зазор между элементами облицовки; они не всегда заменяют расчётный деформационный шов.

Что понадобится для безопасной работы

• рабочие чертежи фасада с указанными швами и узлами;
• технические листы камня, клея, крепежа, уплотнителя и герметика;
• рулетка, щупы или калибр для проверки ширины, малярная лента;
• нож для подготовки уплотнительного шнура, шпатель и инструмент для герметика;
• чистая сухая ветошь и совместимый очиститель;
• средства индивидуальной защиты: перчатки, очки, каска, страховка при высотных работах.

При выборе материалов учитывают не только технологию облицовки натуральным камнем, но и совместимость всех слоёв: камня, основания, креплений, утеплителя, уплотнителя и герметика.

Критерии размещения швов: размер плит, климат и подконструкция

Универсального расстояния между швами нет. Его назначают по расчёту и проектным узлам с учётом длины непрерывного участка, температуры, влажности, цвета камня, его водопоглощения, жёсткости основания и способа крепления.

1. Соберите исходные данные. Зафиксируйте тип камня, размеры плит, толщину, способ крепления, длину фасадных участков, наличие утеплителя и вентиляционного зазора. Отдельно отметьте климатические воздействия и ориентацию фасада.
2. Нанесите конструктивные разрывы. Перенесите на чертёж все швы здания, включая участки у осадочных разрывов и независимых блоков. Облицовка, растворный слой и подконструкция не должны образовывать жёсткий мост через такой шов.
3. Разделите длинные поля. Не допускайте непрерывных протяжённых участков без предусмотренных компенсационных разрывов. Конкретный шаг определяют расчётом, проектом системы и рекомендациями производителя.
4. Учитывайте проёмы и углы. Заводите швы к углам проёмов, местам изменения плоскости и переходам материалов, если там может концентрироваться напряжение. Не располагайте узкий обрезок камня так, чтобы он работал как клин между неподвижными элементами.
5. Проверьте ширину и глубину. Шов должен сохранять проектную ширину по всей длине. Глубину герметика ограничивают уплотнительным шнуром или профильным заполнителем, чтобы состав работал на растяжение и сжатие, а не на разрыв.
6. Согласуйте узел с системой крепления. В навесной облицовке шов должен проходить через камень и соответствующие элементы подсистемы. Нельзя оставлять металлическую перемычку или жёсткую плиту, которая фактически замыкает разрыв.
7. Сделайте пробный участок. Проверьте внешний вид, адгезию, отсутствие окрашивания камня и работу узла после выдержки материалов по инструкциям изготовителей.

Быстрый режим

1. Найдите все конструктивные швы здания и перенесите их в облицовку.
2. Разбейте длинные участки по проекту, учитывая камень, климат и подконструкцию.
3. Очистите и высушите боковые поверхности, установите уплотнитель без растяжения.
4. Нанесите совместимый фасадный герметик, не приклеивая его к основанию шва.
5. Проверьте ширину, непрерывность, адгезию и водоотвод до приёмки участка.

Материалы и заполнители швов: долговечность и совместимость с камнем

Для наружной облицовки применяют эластичные фасадные герметики и упругие заполнители, выбранные по паспорту системы. Состав должен выдерживать предусмотренные перемещения, температурный диапазон, влагу и ультрафиолет, а также не оставлять пятен на пористом камне.

Уплотнительный шнур из закрытоячеистого материала задаёт глубину герметика и предотвращает сцепление с третьей стороной. Для некоторых узлов используют специальные профили или предварительно сжатые уплотнительные ленты. Монтажную пену нельзя считать финишным заполнителем открытого фасадного шва.

Проверка результата перед закрытием участка

• шов расположен по проектной линии и не прерывается крепежом или жёсткой вставкой;
• ширина соответствует узлу по всей длине, без сужений и расширений;
• основание чистое, сухое и не покрыто несовместимой пылью, маслом или грунтом;
• уплотнитель установлен без разрывов, провисаний и чрезмерного растяжения;
• герметик приклеен к двум боковым поверхностям, но не к уплотнителю в глубине;
• на камне нет подтёков, масляных ореолов и следов очистителя;
• поверхность герметика ровная, без раковин, пузырей и отрывов от кромки;
• водоотлив, капельник и дренаж не перекрыты герметиком;
• время отверждения соблюдено до воздействия дождя, мороза, мойки или нагрузки;
• результат пробного участка одобрен до массового монтажа.

Детализация узлов: примыкания, углы, проёмы и примеры исполнения

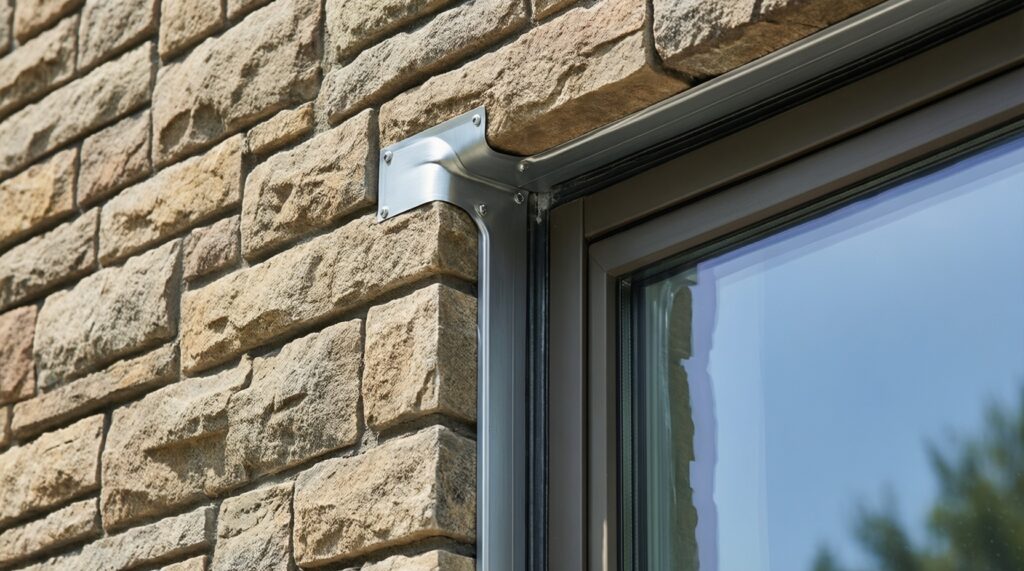

В местах примыкания камня к металлу, штукатурке, стеклу или оконному профилю закладывают разделительный и упругий узел. У оконных проёмов герметизация должна отводить воду наружу, а не запирать её за облицовкой. На углах учитывают движение двух плоскостей и не заполняют зазор жёстким клеем.

Частые ошибки

• замена деформационного шва цементной затиркой или клеевым раствором;
• перекрытие конструктивного шва цельной плитой;
• отсутствие шва в месте перехода от бетона к кирпичу, металлу или штукатурке;
• приклеивание герметика к трём сторонам узла;
• нанесение герметика на влажный, запылённый или промёрзший камень;
• использование неподходящего состава, который окрашивает мрамор, известняк или другой пористый материал;
• заполнение шва монтажной пеной без защиты от влаги и ультрафиолета;
• перекрытие дренажных отверстий и капельников;
• подрезка плит без проверки минимальной ширины опирания и крепления;
• попытка скрыть неправильную геометрию слишком толстым слоем герметика.

Если требуется облицовка фасада натуральным камнем цена должна оцениваться вместе с узлами, крепежом, подконструкцией, лесами, обработкой швов и контролем основания. Стоимость только плит не показывает надёжность всей системы.

Монтажные приёмы и контроль качества: предотвращаем трещины и пятна

Монтаж выполняют по утверждённым узлам и в погодных условиях, допустимых для выбранных материалов. Камень предварительно сортируют по оттенку и толщине, а способ очистки проверяют на незаметном участке: агрессивные растворители и металлический инструмент могут повредить поверхность.

Подход 1. Герметичный эластичный шов

Подходит для открытых наружных примыканий и конструктивных разрывов, если проект предусматривает герметик. Используют уплотнитель, праймер при необходимости и фасадный состав, совместимый с камнем.

Подход 2. Профильный узел

Уместен в системах, где производитель предусматривает готовый деформационный профиль. Он упрощает формирование ровной линии и защищает кромки, но профиль должен быть рассчитан на конкретную ширину и движение.

Подход 3. Вентилируемая навесная облицовка

Применяется при необходимости отделить камень от влажного основания и организовать вентиляционный зазор. Швы в каменных плитах согласуют с разрывами подсистемы; нельзя крепить элементы так, чтобы они блокировали перемещение.

Подход 4. Растворная или клеевая система

Допустима только при наличии проверенной фасадной системы и расчёта основания. Для холодного климата особенно важны морозостойкость, водоотведение и отсутствие пустот, в которых может накапливаться вода.

После монтажа составляют исполнительную схему швов, фотографируют скрытые узлы и фиксируют материалы, партии и дату нанесения. Это упрощает ремонт и герметизацию деформационных швов, если в будущем появятся разрывы, отслоения или потеря эластичности.

Разбор типовых сложностей и быстрые решения

Можно ли заполнить шов обычной затиркой?

Нет, если узел рассчитан на перемещения. Жёсткая затирка растрескается или передаст нагрузку на кромки камня.

Нужно ли повторять шов здания в каменной облицовке?

Да. Конструктивный разрыв должен проходить через все слои облицовочной системы по проектному узлу.

Можно ли использовать один герметик для любого натурального камня?

Нет. Проверяют совместимость с конкретным камнем, особенно с пористыми и светлыми породами, а также адгезию к основанию и уплотнителю.

Что делать, если герметик оторвался от кромки?

Не наносите новый слой поверх старого. Удалите разрушенный материал, выясните причину влаги, загрязнения или неправильной геометрии, затем восстановите узел по технологии производителя.

Можно ли выполнять работы зимой?

Только если выбранные материалы и система допускают такие условия. Промерзшее или влажное основание, снег и конденсат ухудшают адгезию и могут привести к раннему разрушению шва.

Как понять, что шов получился слишком глубоким?

Герметик должен иметь проектную рабочую геометрию, а не заполнять всю толщину облицовки. Если он приклеен к уплотнителю в глубине, движение будет передаваться неправильно.

Кто должен определить шаг швов на большом фасаде?

Проектировщик или специалист, отвечающий за фасадную систему. Монтажник может проверить исполнение, но не должен самостоятельно заменять расчёт произвольным расстоянием.
