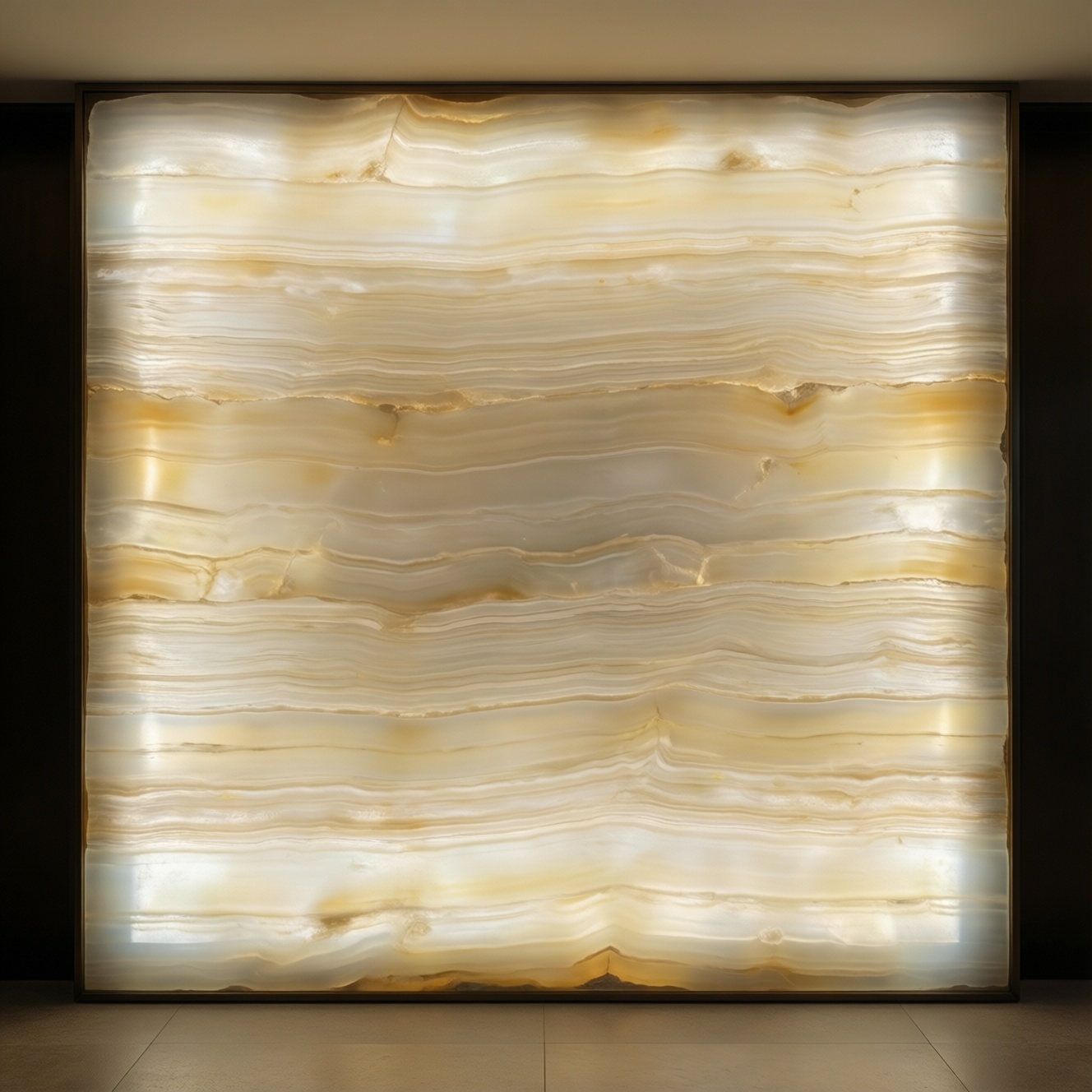

Оникс с подсветкой: как спроектировать световую панель без перегрева и теней

Оникс с подсветкой проектируют как многослойную световую систему: камень, рассеиватель, светодиоды, теплоотвод и блок питания должны работать совместно. Для равномерного свечения заранее рассчитывают зазор, шаг диодов, мощность и вентиляцию, затем выполняют пробный макет и проверяют нагрев, тени, мерцание и доступность обслуживания.

Что важно учесть при проектировании подсвеченного оникса

• Проверяйте светопропускание конкретного слэба: рисунок прожилок и неодинаковая толщина дают разную яркость.
• Не размещайте светодиоды вплотную к камню: нужен равномерный оптический зазор и рассеиватель.
• Рассчитывайте блок питания с запасом по мощности, а драйвер размещайте в доступной для обслуживания зоне.
• Отводите тепло через алюминиевый профиль или монтажную основу; закрытая полость без вентиляции повышает риск перегрева.
• Делайте тестовый фрагмент до изготовления всей панели из оникса с подсветкой.
• Для жилых и общественных интерьеров выбирайте материалы и кабели, рассчитанные на соответствующее напряжение, температуру и условия монтажа.

Физические свойства оникса: прозрачность, толщина и теплопроводность

Подсвеченный оникс подходит для декоративных стеновых панелей, стоек, экранов, ниш и фасадов мебели, если нужен видимый рисунок камня. Его не стоит применять без предварительной пробы, когда слэб имеет резкие перепады толщины, непрозрачные включения или сложную геометрию, не оставляющую места для обслуживания.

Измерьте толщину камня в нескольких точках, отметьте наиболее плотные участки и оцените, где прожилки будут поглощать или блокировать свет. Окончательную яркость выбирайте после теста, поскольку одинаковая мощность подсветки оникса светодиодами визуально воспринимается по-разному на разных камнях.

• Проверьте поверхность на микротрещины и участки, которые нельзя нагружать при монтаже.
• Уточните допустимый способ крепления у камнеобработчика: точечная нагрузка может повредить слэб.
• Оставьте технологический доступ к блокам питания, соединениям и вентиляционным каналам.

Выбор и расположение светодиодов для однородного свечения

Для проекта понадобятся образец оникса, лист рассеивателя, алюминиевый профиль или основание, светодиодные модули либо лента, блок питания, диммер при необходимости, термометр, мультиметр и инструмент для проверки равномерности свечения. Электромонтаж сетевой части должен выполнять квалифицированный специалист.

Сначала определите требуемый формат панели и длину светящихся линий. Не ориентируйтесь только на мощность на метр: важны расстояние до камня, угол излучения, плотность диодов, цветовая температура и способность конструкции отводить тепло.

• Для больших площадей предпочтительны равномерно распределённые модули или несколько параллельных линий, а не одна яркая лента по краю.
• Длинные участки разбивайте на отдельные электрические ветви, чтобы уменьшить падение напряжения.
• Размещайте источники света симметрично относительно рисунка камня и заранее отмечайте зоны, где возможны тёмные прожилки.
• Перед заказом по запросу "оникс с подсветкой купить" запросите образец свечения именно вашего слэба, а не только фотографию готового изделия.

Дизайн диффузора и межслойных просветов для устранения теней

Равномерность формируется расстоянием между диодами и камнем, качеством рассеивателя и отсутствием непросвечиваемых элементов в оптическом тракте. Ниже приведён безопасный порядок разработки.

1. Сделайте фрагмент в натуральном масштабе.

   Соберите участок с теми же слоями, толщиной оникса и типом светодиодов, которые планируются в изделии. Не переносите результаты испытания на тонком образце на более толстый слэб без повторной проверки.
2. Определите рабочий просвет.

   Начните с нескольких вариантов расстояния между источником света и камнем и сравните их визуально. Увеличивайте просвет, если видны отдельные точки; уменьшайте его только после проверки нагрева и появления теневых зон.

   • Проверяйте центр и углы отдельно.
   • Оценивайте панель при максимальной и рабочей яркости.
3. Установите рассеиватель.

   Используйте светорассеивающий лист, совместимый с температурой и способом крепления. Он должен быть натянут без волн, щелей и локальных перекрытий.

4. Уберите препятствия из светового пути.

   Рёбра жёсткости, кабели, крепёж и перегородки не должны пересекать светящуюся область без необходимости. Если перегородка обязательна, проверьте её влияние на тестовом макете.

5. Сбалансируйте яркость по зонам.

   При неодинаковой прозрачности камня разделите панель на независимые участки с отдельным управлением. Не компенсируйте слишком тёмную зону бесконтрольным увеличением общей мощности: это повышает нагрев и может подчеркнуть точки диодов.

6. Зафиксируйте результат до изготовления.

   Составьте схему слоёв, размеры просветов, расположение профилей, точки подключения и результаты проверки. Такой документ упрощает изготовление панели из оникса с подсветкой и последующий ремонт.

Быстрый режим

1. Измерьте толщину и неоднородность оникса.
2. Соберите тестовый фрагмент с рассеивателем и планируемым просветом.
3. Распределите светодиоды по площади, исключив точечные источники у самого камня.
4. Проверьте тени, температуру и мерцание на максимальной яркости.
5. Только после теста заказывайте декоративные панели из оникса с подсветкой.

Реальные методы теплоотвода: пассивные и активные решения

Для большинства интерьерных панелей предпочтителен пассивный отвод: светодиоды крепят к алюминиевому профилю или теплопроводящей основе, а корпус оставляют с воздушным зазором. Активное охлаждение применяют только при обоснованной необходимости и с учётом шума, доступа для очистки и надёжности вентилятора.

Проверьте результат по чек-листу:

• Светодиодные элементы имеют механический контакт с теплоотводящей основой.
• Кабели не лежат на горячих профилях и не зажаты между острыми кромками.
• В закрытой нише предусмотрен путь для отвода тёплого воздуха.
• После продолжительной работы нет заметного запаха нагретого пластика или клея.
• Температура проверена в центре, у края и рядом с блоком питания.
• Яркость не меняется самопроизвольно после прогрева.
• Доступ к соединениям не перекрыт камнем или постоянной облицовкой.

Электропитание, драйверы и управление яркостью без мерцания

Суммарную мощность светодиодов рассчитывают по длине или количеству модулей, затем добавляют эксплуатационный запас и проверяют совместимость с блоком питания. Для диммирования используйте совместимый контроллер или драйвер; несовместимое управление может вызвать мерцание, гул и нестабильную яркость.

Типичные ошибки:

1. Блок питания выбирают вплотную к расчётной нагрузке без запаса.
2. Длинную ленту питают только с одного конца, не учитывая падение напряжения.
3. Скрывают блок питания без вентиляции и сервисного доступа.
4. Соединяют элементы разных напряжений или используют неподходящий тип диммирования.
5. Прокладывают низковольтные кабели рядом с сетевыми без предусмотренной защиты и разделения.
6. Проверяют работу только на минимальной яркости, хотя нагрев возрастает на максимальной.
7. Используют непроверенные соединители внутри зоны возможного конденсата.

Если проект готовится под запрос "световая панель из оникса", укажите в спецификации напряжение системы, мощность каждой ветви, сечение кабелей, место блока питания, способ управления и доступ для замены компонентов.

Монтаж, герметизация и план технического обслуживания

Способ монтажа выбирают по месту установки, массе камня, влажности и необходимости демонтажа.

• Съёмная кассета. Уместна для торговых, гостиничных и выставочных интерьеров, где доступ к электронике должен оставаться быстрым.
• Вентилируемая ниша. Подходит для стеновых панелей при наличии скрытого верхнего и нижнего воздушного пути.
• Профильная рамка. Удобна для мебельных фасадов и отдельных декоративных элементов, если рамка рассчитана на вес камня.
• Герметичный блок. Нужен во влажных зонах только при подтверждённой совместимости всех материалов; блок питания и соединения должны иметь соответствующую защиту.

Не приклеивайте оникс непосредственно к нагревающимся светодиодам и не закрывайте вентиляционные отверстия герметиком. После монтажа осмотрите кабели, выполните пробный запуск, проверьте равномерность и составьте план обслуживания: периодический осмотр соединений, очистка доступных вентиляционных каналов и контроль работы диммера.

Перед тем как заказать изготовление панели из оникса с подсветкой, зафиксируйте чертёж, образец свечения, электрическую схему, видимые допуски по цвету и условия приёмки. Это снижает риск переделки после установки.

Ответы на типичные технические вопросы по подсветке оникса

Можно ли установить светодиоды непосредственно за ониксом?

Нежелательно: отдельные диоды могут проявиться яркими точками, а тепло будет передаваться камню и соседним слоям. Используйте рассеиватель, просвет и теплоотводящую основу.

Почему на панели появляются тёмные полосы?

Причиной бывают малый просвет, редкое расположение источников, перегородки, кабели или неодинаковая толщина оникса. Найдите причину на тестовом фрагменте, а не увеличивайте мощность всей панели.

Как понять, что конструкция перегревается?

Проверьте температуру в нескольких точках после продолжительной работы на максимальной яркости и сравните её с допустимыми параметрами конкретных светодиодов, клея, рассеивателя и блока питания.

Нужен ли вентилятор для панели?

Не всегда. При правильно рассчитанном пассивном теплоотводе достаточно алюминиевого профиля и воздушного зазора; вентилятор оправдан только при ограниченном объёме и подтверждённой потребности.

Как избежать мерцания при регулировке яркости?

Подберите диммер под тип светодиодов и драйвера, проверьте совместимость по напряжению и нагрузке. Оцените панель камерой смартфона и визуально на разных уровнях яркости.

Можно ли герметично закрыть блок питания внутри панели?

Только если его характеристики, тепловой режим и защита допускают такой монтаж. Практичнее оставить сервисный доступ и обеспечить отвод тепла.

Что запросить у производителя перед заказом?

Попросите образец оникса, тест свечения, схему слоёв, расчёт мощности, описание теплоотвода, расположение блока питания и условия гарантийного обслуживания.
