Профильная труба - это металлический прокат с полостью внутри и сечением, отличным от круглого. За счет геометрии такие изделия получаются жесткими, хорошо держат изгиб и кручение при сравнительно небольшом весе. Поэтому профтрубы массово применяют в частном строительстве и хозяйстве (каркасы навесов, теплиц, заборов, ворот, лестничных ограждений), в машиностроении, при изготовлении мебели и различных металлоконструкций.
Чтобы выбрать подходящий вариант под конкретную задачу, важно понимать, чем профильные трубы различаются и какие размеры считаются стандартными. Ключевые признаки - форма сечения, толщина стенки, материал и технология изготовления. Каждый параметр напрямую влияет на прочность, массу, несущую способность, удобство монтажа и срок службы.
Виды профильных труб по форме сечения
Форма профиля - главный ориентир по назначению:

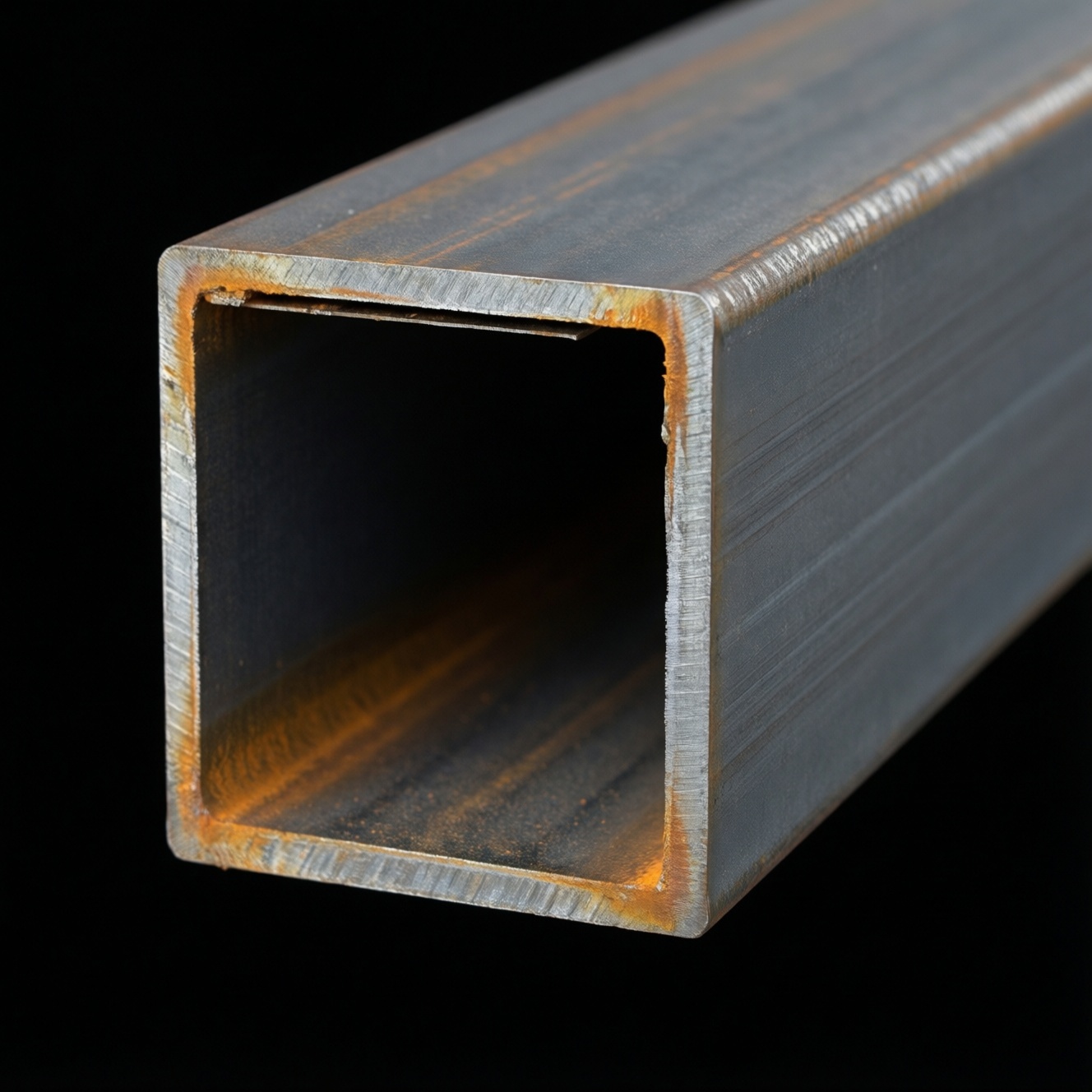

- Квадратные - универсальны для стоек и рам, удобно стыкуются под 90°, чаще всего используются в каркасном строительстве и сварных конструкциях.
- Прямоугольные - выгодны там, где нагрузки различаются по направлениям (например, перемычки, прогоны, ригели): высота профиля "работает" на изгиб сильнее, чем ширина.
- Овальные и плоскоовальные - применяются в декоративных и специализированных конструкциях, в мебельном производстве, при изготовлении элементов с повышенными требованиями к внешнему виду и эргономике.
Толщина стенки: как читать маркировку и почему это важно
Толщина металла - один из решающих параметров: от нее зависят несущая способность, вес, устойчивость к вмятинам и долговечность в условиях эксплуатации.
Условно профтрубы делят на три группы по толщине стенки (тонкостенные, средние, толстостенные) - границы зависят от конкретного сортамента, но смысл один: чем толще стенка, тем выше запас прочности и тем тяжелее изделие.
В обозначении профтрубы толщина стенки указывается третьим числом:
- 60×40×3 - прямоугольная труба 60 мм на 40 мм, стенка 3 мм.
- 20×20×1,5 - квадратная труба 20 мм на 20 мм, стенка 1,5 мм.
Практический вывод простой: для легких конструкций (например, небольшие теплицы, декоративные элементы) часто берут меньшую толщину, а для ворот, навесов, несущих каркасов и стоек - стенку толще, чтобы труба не "играла" и не проминалась от локальных нагрузок.
Материалы: из чего делают профильные трубы
В строительной практике чаще всего встречаются стальные профтрубы - это базовый вариант по цене, прочности и доступности.
Наиболее распространены изделия из углеродистой стали марок Ст2 и Ст4: они хорошо свариваются и подходят для большинства бытовых и строительных задач. Если конструкция рассчитана на более высокие нагрузки и износ, применяют качественные конструкционные стали 10, 20, 35 и 45 - они прочнее и более стойкие к механическим воздействиям.
Также профильные трубы выпускают и из других металлов (в зависимости от требований к коррозионной стойкости, весу и условиям эксплуатации), но в общестроительных задачах именно сталь остается основным выбором.
Технология изготовления: сварные и бесшовные
По способу производства профильные трубы делят на две большие группы:
Бесшовные
Бесшовные профтрубы изготавливают из цельной заготовки без сварного шва. Однородность металла дает высокий запас прочности при давлении, ударных нагрузках и температурных перепадах. Такие изделия востребованы в ответственных металлоконструкциях, машиностроении, энергетике, химическом и промышленном оборудовании и инженерных системах - везде, где потенциальная "линия слабости" в виде шва нежелательна.
Бесшовные трубы, в свою очередь, бывают двух подтипов - в зависимости от метода изготовления (различают горячедеформированные и холоднодеформированные варианты).
Сварные
Сварные профтрубы делают из листового металла: лист прокатывают, формуют в нужный профиль и проваривают вдоль шва. Это самый распространенный вариант на рынке для частного строительства: он дешевле, обычно точен по геометрии и представлен в широком ассортименте.
Сварные профильные трубы также делятся на подтипы - по способу производства (разные технологии сварки и формовки дают отличия по характеристикам и допускам).
Какие ГОСТы регламентируют профильные трубы
Государственные стандарты задают требования к параметрам, допустимым отклонениям, качеству поверхности и условиям производства. В массовой практике чаще всего опираются на следующие документы:
- ГОСТ 13663-86 - базовый стандарт, который описывает технические требования для профильных труб в целом (параметры, допуски, требования к изготовлению и контролю).
- ГОСТ 30245-2003 - уточняет требования для стальных сварных профильных труб квадратного и прямоугольного сечения (в том числе по сортаменту и ряду характеристик, критичных для строительных конструкций).
- ГОСТ 10692-2015 - регламентирует варианты поставки по длине и выделяет три формата: мерная, немерная и кратная мерной.
Для отдельных форм профиля существуют отдельные стандарты. Например, сортамент квадратных профильных труб регламентирует ГОСТ 8639-82 (в нем задаются типовые размеры стороны и ряд толщин стенок, а также требования к отклонениям).
Размеры профильных труб: что учитывают на практике
Размер профтрубы - это не только "высота и ширина". В подборе всегда учитывают минимум четыре величины:
1) размеры сторон (или осей) сечения;
2) толщину стенки;
3) длину поставки (мерная/немерная/кратная мерной);
4) допустимые отклонения по геометрии (они зависят от стандарта и производителя).
Ниже - удобная "шпаргалка" по тому, как читать и сравнивать размеры.
Квадратное сечение
Обозначение: A×A×t, где A - сторона, t - стенка.
Пример: 25×25×2.
Прямоугольное сечение
Обозначение: A×B×t, где A и B - стороны, t - стенка.
Пример: 60×40×3.
Овальное и плоскоовальное сечение
Обычно указывают основные габариты овала (большую и малую ось) и толщину стенки. Такие трубы чаще выбирают не по несущей способности "впритык", а с запасом - из‑за специфики узлов и креплений (не всегда удобно приваривать/стыковать, как квадрат и прямоугольник).
Как подобрать профильную трубу: чек‑лист без лишней теории
Ниже - пошаговый алгоритм, который помогает быстро сузить выбор и не переплатить.
1. Определите роль элемента: стойка, балка/перемычка, диагональная связь, обвязка, ферма. Для балок чаще выгоднее прямоугольник "высотой вверх", для стоек - квадрат.
2. Оцените нагрузки и пролет: чем больше пролет и масса кровли/обшивки/ветровая нагрузка, тем больше должен быть момент инерции профиля и/или толщина стенки.
3. Выберите форму профиля: квадрат - для универсальных каркасов, прямоугольник - для направленных нагрузок, овальные - для специальных задач.
4. Подберите толщину стенки: ориентируйтесь не только на "чтобы выдержало", но и на устойчивость к вмятинам, качество сварки и надежность крепежа.
5. Уточните технологию: для большинства бытовых конструкций достаточно сварной трубы; для повышенной ответственности - бесшовной.
6. Проверьте требования по ГОСТ: особенно важно для сварных квадратных/прямоугольных профилей - стандарты задают допуски по размерам и качеству.
7. Сверьте длину поставки: мерная экономит время и дает меньше отходов, немерная может быть выгоднее по цене, кратная мерной удобна для серийной нарезки.
8. Заложите защиту от коррозии: на улице без покрытия сталь быстро теряет ресурс - лучше заранее продумать грунт/окраску или иной способ защиты.
9. Проверьте геометрию при покупке: труба не должна быть "винтом", с сильной волной по грани и заметной разницей диагоналей (особенно критично для каркасов под облицовку).
10. Подумайте о монтаже: чем толще стенка, тем проще получить надежный сварной шов и тем меньше риск прожога у новичков - но тем выше вес и цена.
Дополнительные нюансы, которые часто упускают
Запас по жесткости важнее "прочности на разрыв". В бытовых металлоконструкциях проблемы чаще появляются не от разрыва, а от прогиба, вибраций и "раскачки" каркаса. Поэтому иногда разумнее взять профиль чуть выше/шире, даже при той же толщине стенки.
Стыковка и узлы - слабое место конструкции. Профильная труба сама по себе жесткая, но если узлы собраны без косынок, без диагоналей или на коротких швах, итоговая жесткость будет низкой.
Условия эксплуатации меняют требования к стенке. В гараже или в сухом помещении тонкая стенка может служить годами, а на улице при постоянной влаге и повреждении краски металл быстрее теряет толщину - здесь запас полезен.
Резка, сверление, крепеж. Под болтовые соединения удобнее, когда стенка не слишком тонкая: крепеж лучше держится, меньше риск деформации полки при затяжке.
Транспортировка и хранение. Профиль легко "повести" при неправильной разгрузке или при хранении на неровных подкладках. Это особенно заметно на тонкостенных изделиях: геометрия нарушается - и каркас потом сложнее собирать в плоскость.
В результате выбор профтрубы сводится к балансу: форма задает удобство и работу с нагрузкой, стенка - запас прочности и живучесть, материал и технология - надежность и цену, а соответствие ГОСТ и геометрия - предсказуемость результата на объекте. Если отталкиваться от этих критериев и читать маркировку правильно, подобрать размеры профильной трубы под конкретную задачу становится значительно проще.
